Transformando uma Caixa de HD Externo em DiskCase para MSX

Fudebas, nerds e indecisos... este é meu primeiro POST de 2011... e quero fazer algo diferente ... já que resolvi virar criança novamente e botar as mãozinhas em máquinas japonesas (calma gente , computadores, não pensem besteira!) ... eu resolvi colocar no ar um pouco do trabalho para preparar meu MSX 1.1 (Expert Gradiente) ...
Comprei uma interface e um drive de 3.5"para poder fazer meu pequeno MSX conversar com o mundo lá fora ... e deu certo ... vejam o processo de preparação do Case ...

Aqui as partes do case, observem o frame metálico com a fonte, e a frente com a tampa em formato 5.25" ...

Aqui um close no frame metálico... notem o led indicador de alimentação da fonte, um LUXO!


Aqui o drive de 3.5"que vamos colocar no frame metálico...


Aproveitando os postes metálicos do HD que tinha no lugar, encaixei o drive no frame. Como a furação deste tipo de periférico é padrão, facilitou muito a minha vida... Agora só falta a frente e as conexões elétricas...


Detalhe do drive encaixado por cima ...


Detalhe lateral do drive encaixado, notem os postes metálicos (Dourados) que sustentam o drive na posição...


Com a Dremel (tá uma cópia de Dremel), fiz o corte para passar a cabeça do Disk Drive ... esse ficou bao patrão, pra não falar que ficou "meio porco" (nada contra os Palmeirenses ok?) ... sem contar que fazer isso as 23:00 Hs ... numa quinta-feira em um prédio residencial pode render uma bela multa condominial... manzzz me tranquei no quartinho da bagunça e mandei bala... o resultado do corte é esse aí ó!


Mais um detalhe do corte ...


Para a ligação elétrica eu peguei um conector para drive de 3.5" de uma fonte de PC... foi só soldar os fios ligando as cores (duhhhhh) e fazer um acabamento com fita isolante... usei uma auto-fusão da 3M para que no futuro não fique com o adesivo melado (eu odeio isso!) ...


Mais um detalhe de ligação elétrica ...


Agora um detalhe com a tampa da frente encaixada... notem o logotipo do fabricante do case no lado direito... também foi devidamente retirado depois desta foto ... encaixamos o cabo do drive (vou fazer outro POST sobre a preparação do mesmo depois!) ... ligamos o mesmo na interface... eu estou usando uma interface da DDX versão 3.0 (valeu Paulo Maluf!) ...


E está aí o conjunto ligado com a indicação da versão do DiskBasic do cartucho DDX ...

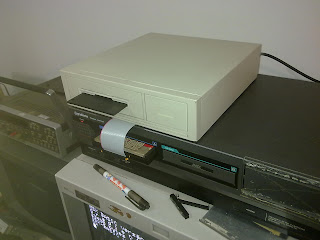

Drive Fechado com o disquete sen introduzido (UI!) no drive ... olhem como ficou o aspecto geral da montagem... eu achei muito positivo! Só o MSX que tá lanhado e precisa de um TAPA... motivo pra outro POST!...


Detalhe do case ligado com o drive e disquete inserido!


Agora exibindo o diretório do disco ...


Carregando o programinha de teste ...


Rodando o programa de teste ...


CTRL-STOP ... Listagem do programa ... Salvando o programa com outro nome e exibindo o diretório do disco ...


Rodando o programa e capturando uma imagem em alta pra fazer um fundo de tela FUDEBA pro meu Windows....


Aqui... formatando um disquete...


Bom pessoal é isso ... grande abraço a todos e daqui há pouco tem mais MSX na parada !!!

Grande abraço do Pacman! e da turmo do 5vcc pra todo mundo! Feliz 2011
