quarta-feira, 19 de maio de 2010

Trocando o o Bom e Velho Max232 por circuitos alternativos

Pessoal,

Posto esta preciosidade aqui mais como curiosidade e não como algo que eu recomende ... (e parafraseando meu amigo Cabelo lá da piclistbr no googlegroups) Alguém gritou lá no fundo: - Trocando o certo pelo duvidoso!

Mas vale a pena!

A origem destes circuitos está no onipresente e fantástico site eletronica.org... pra quem quiser conferir o Original, vai lá: http://www2.eletronica.org/hack-s-dicas/alternativas-de-baixo-custo-ao-max-232/

Bom... vamos aos intrépidos RS-232 Drivers:

Primeiro segue o já tradicional esquema com Max232 com o requinte dos leds de RX/TX:


O que as vezes incomoda neste tradicional circuito são os capacitores... mas já montei tantos que já faço de olho fechado praticamente!

PS: Daqui pra frente segue o texto original do artigo lá do eletronica.org!

O MAX 232 é um circuito integrado conversor de nível, que converte sinais TTL em RS232 e virse-versa. Ele fornece uma ótima rejeição de ruído e é mais robusto à descargas e curtos. Se o seu projeto for mais avançado, você deve utilizar um CI especializado para esta tarefa. No entanto, soluções especializadas são mais caras que as outras.

Este é um exemplo de circuito com transistor para executar a tarefa de conversão:
Os transistores podem ser todos de uso geral. Este circuito é muito simples e trabalha sem problemas. É a solução mais barata, pois requer apenas um par de transistor e quatro resistores. Os dois transistores executam um truque para ter a tensão negativa necessária por alguns PCs. Quando o PC não transmite dados, seu pino TX está com uma tensão negativa. A tensão negativa presente é então trazida através do resistor R3 ao pino RD (recepção) do PC.

Alternativamente, RS232 pode ser conseguido utilizando portas lógicas. Isto é acessível quando sua aplicação já está utilizando elementos lógicos e há portas sobreando em algum CI. Como alguns PCs trabalhar bem apenas com tensões positivas, tudo que nós precisamos é inverter a lógica do sinal e para isso utilizamos as portas lógicas. Por exemplo, utilizando o CI CMOS CD4066B:

E, é claro, utilizando circuitos NAND e NOR:

E não se esqueça de alimentar os CI's com 5V.

Enjoy!

domingo, 2 de maio de 2010

Tablado Final do Chute em Gol

Pessoal,

Para comemorar o dia do trabalho! Fomos todos aqui do 5VCC trabalhar arduamente no tablado do chute em GOL! ;-)



Primeiro um ajuste na organização dos cabinhos dos sensores...



Um detalhe de como ficou tudo montado pelo lado de trás! Olha a placa da Renesas lá na ponta!



Agora um ajuste no recorte das gramas ao redor dos sensores para reduzir os falsos chutes por conta do reflexo da própria grama.



Aparência final do tablado!



Aparência final dos sensores no tablado!



Tablado já ligado na CPU.

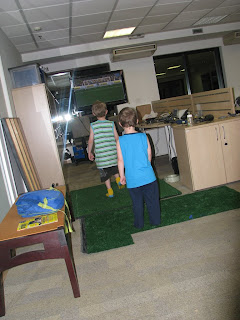

Finalmente a recompensa! let's play!



Um pouco de descanso após o árduo trabalho de um sábado à tarde no escritório do papai...



Um pouquinho da organização do Papai! ahuahuauhahu



E no final para o nosso amigo do TabajaraLabs (Essa é pra vc taba!) ...

- "Esse ficou bão patrão!"

No final das contas, temos:

- Chute em Gol funcionando!
- Renderização das seqüencias de defesa no Maya;
- Software embarcado de controle dos sensores no R8C/1A da Renesas;
- Software no PC em C#.NET;

E mais 87 destes pra entregar até o início da Copa do Mundo!

Valeu aí pessoal que acompanhou o desenvolvimento desde o início!
