Conserto de Teclado do Gradiente Expert MSX 1.1

Como todos já sabem, eu ando brincando com uns Computadores da linha MSX. Recentemente comprei um Expert 1.1 e seu teclado não funcionava a contento ... por vezes falhando a tecla de espaço (que é geralmente utilizada para Tiros nos jogos) ...
Pois bem ao abrir o mesmo, notei que o elemento condutor (acho que é borracha) do teclado se desfez com o tempo... virando um pó e eventualmente não dava contato ...
Como as chances de encontrar uma membrana dessas hoje em dia é rara e eu diria que é praticamente nula, eu resolvi fazer um gambia**... quer dizer... solução alternativa para colocar meu brinquedo pra funcionar novamente...
Eis as fotos ... e uma pequena legenda após cada uma ...

Para quem não conhece... o teclado do Expert ...
O teclado aberto. Vejam a placa e o único chip ...
É um 74LS145 ... serve para converter a entrada binária para sequencial, no circuito do MSX serve para selecionar qual linha da matriz de teclado será lida no momento.
Notem na membrana, a borracha que aparentemente derreteou ou se esfarelou e espalhou-se no local. parece que alguém passou uma borracha daquelas de apagar lápis por cima.

Uma visão do teclado aberto, por aí dá pra visualizar a placa de cobre, os conectores, o LED piloto e a membrana.
Com um estilete eu cortei a metade de uma célula condutiva da membrana, sempre deixando o suficiente para que o botão que doou o "rim" para o outro botão não pare de funcionar.
Aqui em detalhes o pedaço que foi extraído.

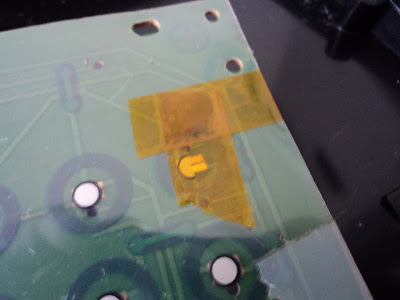

Com fita térmica/isolante, fixei o novo contato, tomando o cuidado de posicionar corretamente o novo contato.
O local de onde foi tirado o pedaço, também foi isolado.

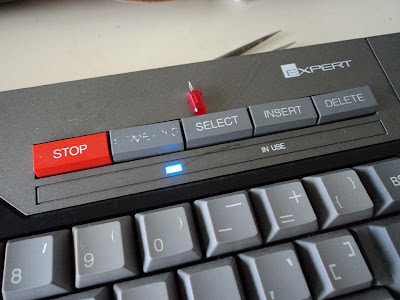

Aproveitando que o teclado estava aberto, substituí o led vermelho por um led azul.
Agora o teclado fechado, e ligado com o LED piloto aceso.
Agora o teclado funcionando ... rodando Zanac no monitor ... além da elegância nata deste ser que vos escreve ...

PS: Utilizado o corretor ortográfico Tabajara;
